Brainbow為何如此絢爛多彩？探究成像背后熒光蛋白的奧秘
圖片來源于：Hippocampus, By Tamily Weissman, Harvard University
上述如此絢麗多彩的圖片是科學家采用2007年哈佛大學腦科學中心開發的Brainbow（彩虹腦）技術對小鼠海馬齒狀回DG進行多色標記的結果。
Brainbow是一項采用含多色熒光蛋白XFP的重組載體標記大腦的成像技術，其技術精髓就是XFP，技術核心是Cre/Loxp系統。具體來說，在Cre/Loxp系統的刪除或(和)顛倒作用下， 由單個啟動子在一種細胞群中驅動兩到四個XFP隨機表達；多個Brainbow轉基因拷貝的整合誘發這些XFP的組合表達，從而創造出更多的色彩。在神經系統中，由此產生的多色標記可以用來區分相鄰的神經元細胞或膠質細胞，并在追蹤神經環路的同時確定神經元突起的身份，從而幫助科學家解析大腦。
那么，作為Brainbow技術精髓的XFP，我們又了解多少呢？本期我們將帶領大家深入、全面地了解熒光蛋白。
在正式介紹熒光蛋白之前，我們先來了解幾個光學基本概念：
熒光物質、激發光和熒光
我們?cè)趯?duì)樣品進行熒光成像時，首先樣品需要進行熒光標記，其次用某種波長的入射光進行照射，吸收光能后進入激發態，并且立即退激發并發出比入射光波長更長的發射光。在這過程中，用來標記樣品并使其具有發光性質的物質叫熒光物質，而照射樣品的入射光叫激發光，發出來的發射光就叫熒光。
發光原理
當熒光物質被激發光照射后，激發光的能量就會供給熒光物質，熒光物質吸收能量后發生能級躍遷，即由低能級的基態躍遷至高能級的激發態。而高能級的激發態不穩定，所以會恢復至低能級的基態。在這過程中，熒光物質吸收的能量就會以光的形式進行釋放，從而產生熒光。而事實上，在能量釋放過程中還有一部分是被喪失掉的，因此發射光的能量低于激發光的能量，相對應地，發射光的波長要比激發光的波長長。熒光物質發光的整個過程可用Jablonski能量圖來表示（圖1）。

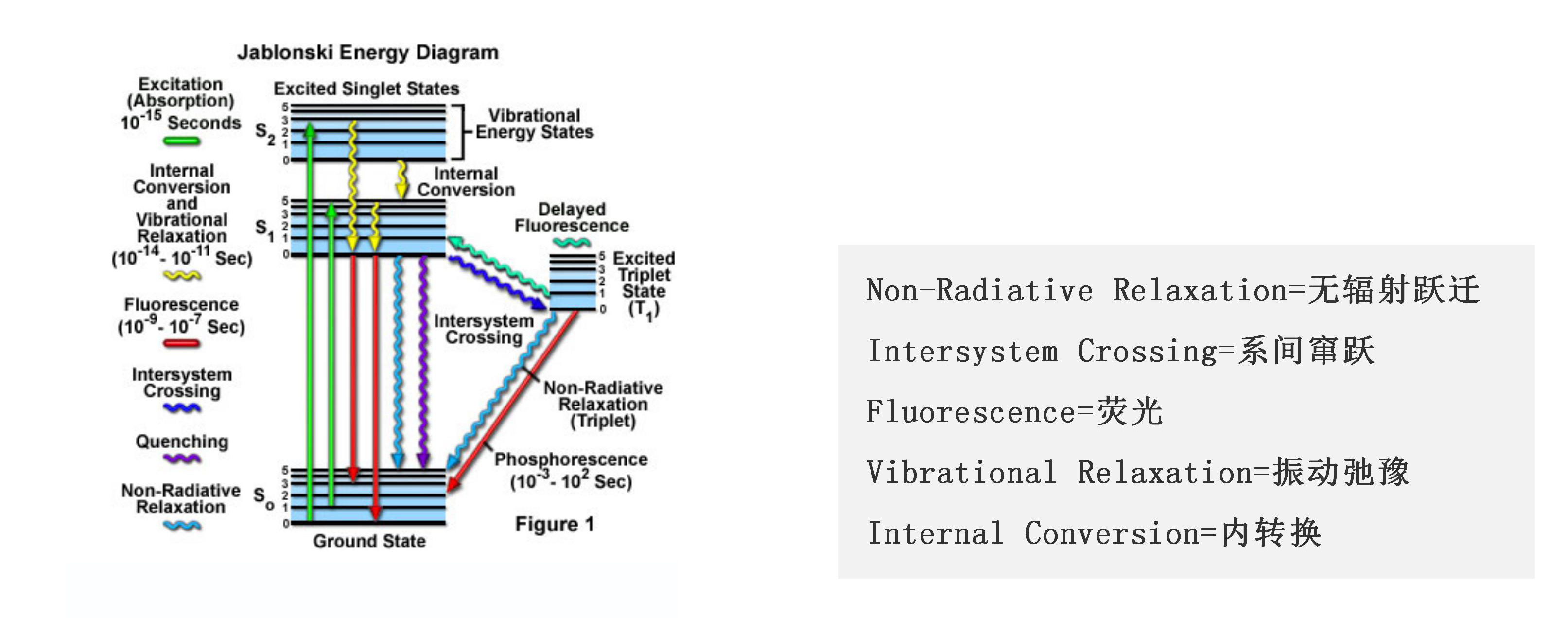

圖1：雅布倫斯基(Jablonski)能量示意圖
（https://micro.magnet.fsu.edu/primer/java/jablonski/jabintro/）
熒光光譜
熒光光譜分為激發光譜和發射光譜兩種：激發光譜是熒光物質在不同波長的激發光作用下記錄的熒光強度隨激發光波長的變化情況；而發射光譜則是在固定波長的激發光作用下記錄的熒光強度隨發射光波長的變化情況。
無論是激發光譜還是發射光譜，記錄的均是熒光強調隨波長的變化情況，不同的是隨誰的波長而變化。電磁波波普將有助于我們了解各波普的波長，從而為我們?cè)O(shè)計實驗提供理論基礎（圖2）。

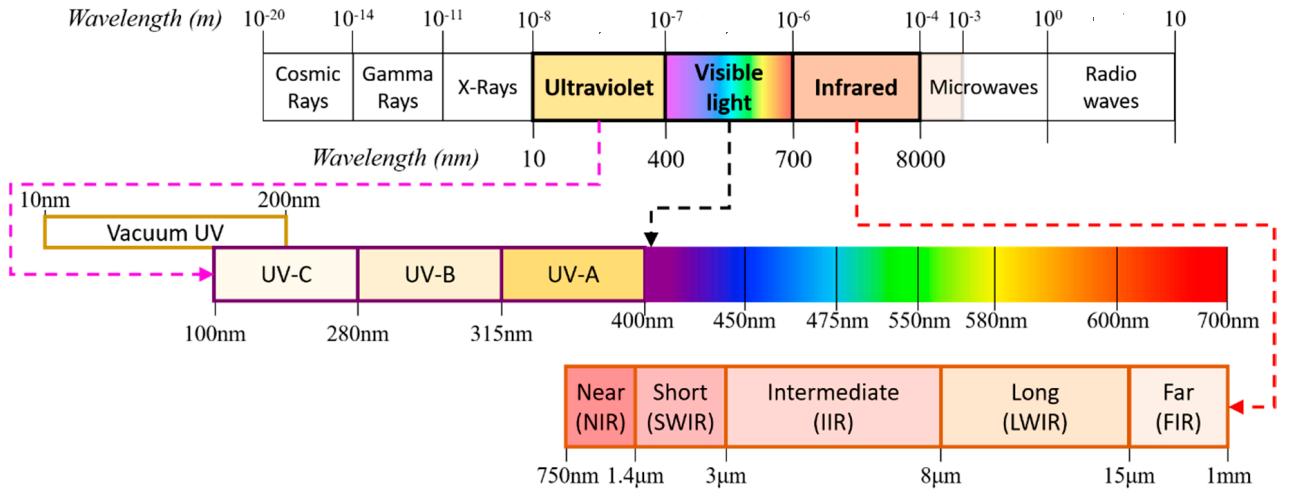

圖2：電磁波的波普
（Cahyadi, W.A.; Chung, Y.H.; Ghassemlooy, Z.; Hassan, N.B. Electronics 2020, 9, 1339.）
接下來我們就正式介紹熒光蛋白：
自1994年GFP首次被用于標記基因后，熒光蛋白（Fluorescent proteins，F(xiàn)Ps）就成了生命科學領域中非常重要的細胞成像工具之一。這些FPs借助高分辯率顯微技術能夠幫助我們觀察先前無法看到的生物過程，如活細胞內的代謝過程、信號通路，大腦中的突觸鏈接，癌細胞的擴散等。
熒光蛋白的結構
在1996年，GFP的晶體結構被科學家成功解析：GFP是典型的β桶形結構，包括11條β折疊和α螺旋：11條β折疊緊密交織在一起形成圓柱狀的“柵欄”，α螺旋上的第65、66、67位氨基酸（絲氨酸、酪氨酸、甘氨酸）位于其正中位置，在分子氧的作用下，經過環化、脫氫等作用最終形成成熟的熒光基團，嚴密的桶形結構保護著熒光基團，防止它被周圍環境淬滅（圖3a和3b）；N端和C端均暴露在外面。

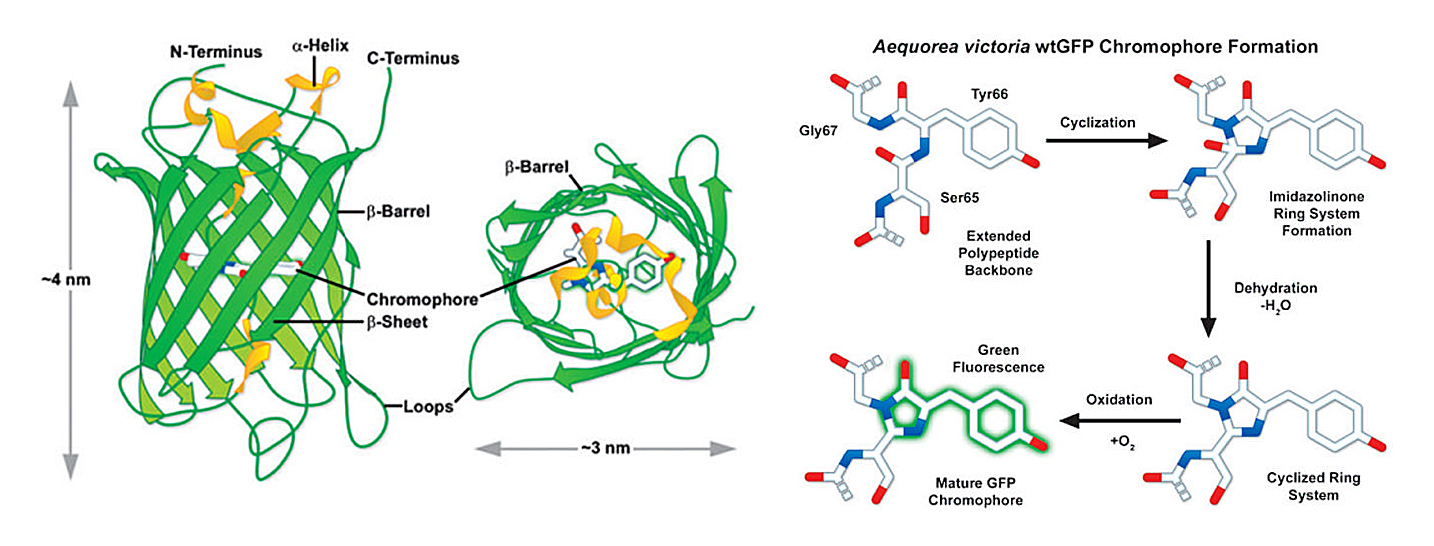

圖3a：GFP的結構；
圖3b：GFP發色團形成的步驟
（Day, R. N. and M. W. Davidson (2009). Chem Soc Rev 38(10): 2887-2921.）
FPs的種類五花八門，就FPbase中收錄的就831種，幾乎覆蓋了從紫外光到遠紅外光的所有光譜波段。盡管這些FPs的光學特性大相徑庭，但是它們的結構卻極其相似。結構決定功能，人們對FPs結構的深刻認識對于理解其功能及拓展其范圍具有非常重要的理論意義。
合適熒光蛋白的選擇指南
面對琳瑯滿目的FPs，研究人員在具體科學研究中往往受到一系列問題的困擾，如哪些FPs好用？哪些FPs亮度高？哪些因素影響理想FPs的選擇？下面我們就從如下幾方面一一展開討論，旨在為大家縮小選擇范圍提供參考。
①亮度/Brightness
FP的亮度由多種因素決定，包括FP固有的亮度（通常由其成熟速度和效率、消光系數、量子產量和光穩定性[長期實驗中]決定）、成像設備的光學特性（照射光的波長和強度，濾光片的光譜和二色鏡）和照相機或人眼對發射光譜的敏感性。雖然這些因素?zé)o法從整體上鑒定更亮的FP，但是在各個光譜波段內還是有可能鑒定較亮的FP，因?yàn)檫@主要取決于其固有的光學特性。更亮的FP意味著可以用更低的激發光強度進行成像，從而更好地保護樣品免受光損傷。而且，更亮的FP可以提供檢測和成像所需的足夠信號。下表是各光譜波段推薦的FPs（表1）。

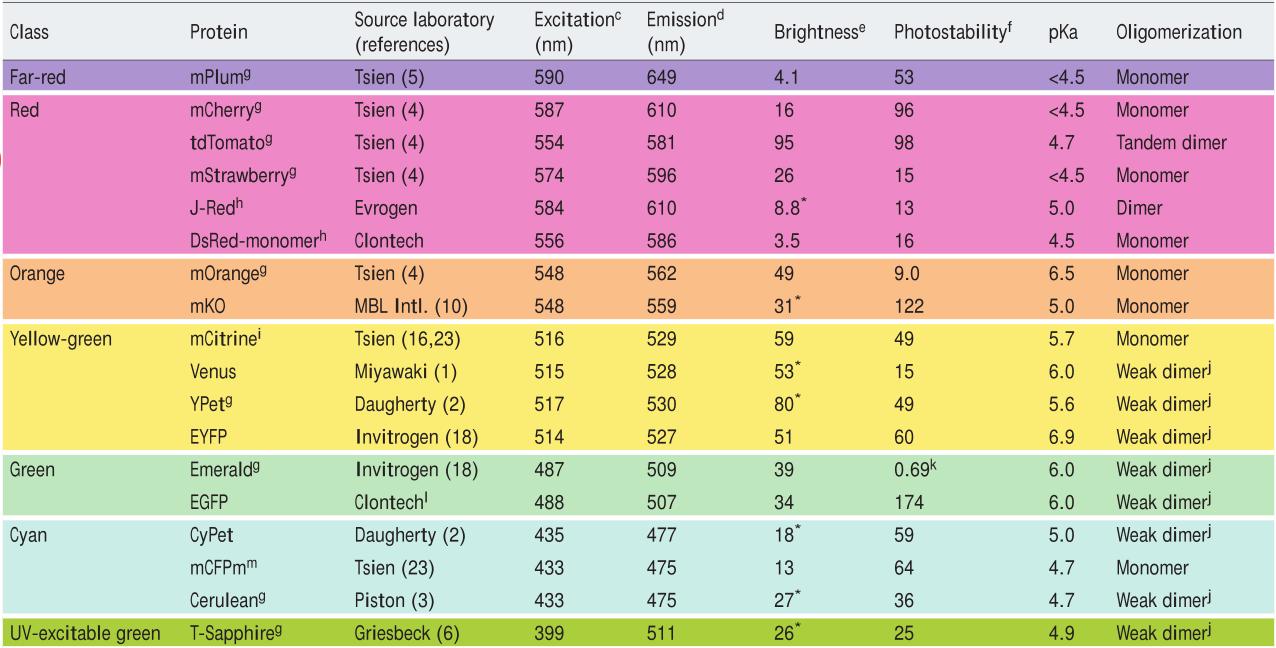

表1：推薦的熒光蛋白的特征
（Shaner, N. C., et al. (2005). Nat Methods 2(12): 905-909.）
②表達/Expression
大多數FPs來源于海洋生物，而我們研究的基因大多數來自于哺乳動物。這兩種物種的密碼子偏好性存在較大差異，這種差異很可能會造成FP在哺乳動物表達系統中低表達甚至不表達，進而觀察不到熒光。因此，用于成像實驗的FPs往往都需要根據所表達系統進行密碼子優化，使其能夠很好地表達。慶幸的是，目前我們所使用的FPs已針對哺乳動物的密碼子進行了優化，而且可以很好地表達。FPs需要經歷轉錄、翻譯、折疊、熒光基團形成等步驟形成成熟蛋白后才能發光。雖然，大多數經過密碼子優化的FPs能在哺乳動物系統中很好地表達，但是其折疊效率有快有慢，從而決定了其成熟時間不同。因此，F(xiàn)Ps的成熟時間也需考慮在內，在進行目標蛋白亞細胞定位時，我們需要根據其壽命選擇相應的FP。
③ 光穩定性/Photostability
所有FPs最終都會在長時間的激發光照射下發生光漂白，從而逐漸喪失發光能力，但是其光漂白速率迥異。因此，針對不同的成像實驗，我們需要選擇不同光穩定性的FP：對于需要不多于10張圖片的短期成像實驗，光穩定性通常不是一個主要考慮因素，但在需要大量圖片的長期成像實驗中，選擇極具光穩定性的FP是實驗成功的關鍵。
④聚合性質/Oligomerization
對于蛋白亞細胞定位實驗，我們?cè)跇?gòu)建熒光融合蛋白時要選擇單體性質的FPs，因?yàn)槎嗑垠w的FPs很可能會能影響目標蛋白的功能或定位。
⑤環境敏感性/Environmental sensitivity
大多數FPs具有不同程度的酸敏感性，有的適合在酸性環境下使用，有的適合在堿性環境下使用，因此，在不同酸堿度溶液成像中，我們選擇FPs時還需考慮其PK 值（用于指示FPs的pH敏感性，PK 值越小酸性越強）。在特定條件下，那些對pH敏感的FPs可以指示細胞內酸堿度的變化，例如單標（GFP-LC3B）和雙標（mCherry-GFP-LC3B）自噬指示系統就是利用了GFP和mCherry不同的酸敏感性來追蹤自噬流的。
⑥多色標記/Multiple labeling
自GFP被首次用于標記基因后，水母來源的GFP不斷被改造，得到了大量藍色、青色和黃色的衍生物。同時，來自其他物種的FPs也被陸續鑒定，進一步將FPs的顏色拓展至橙色、紅色和紅外光譜區。從FPs被改造的整個過程，我們可以看出，F(xiàn)Ps的改造趨向紅移。因?yàn)镕Ps越紅越好，顏色越紅意味著波長越長，對應的激發光波長也更長，長波長光的激發對細胞和組織的光損傷小，且背景自發熒光和動物組織的光吸收都非常小，組織穿透力強（圖4）。這些特征使得紅色FPs更適合于體內深組織成像。

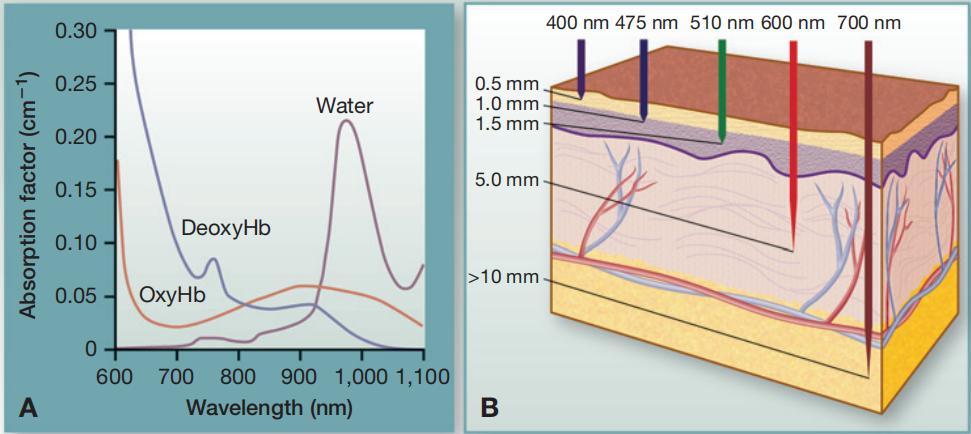

圖4：光的吸收和穿透范圍
（Keereweer, S., et al. (2013). Clin Cancer Res 19(14): 3745-3754.）
這些五顏六色的FPs為我們選擇FPs進行多色標記實驗提供了豐富的資源。值得注意的是，在選擇FPs顏色的同時還要兼顧它們的兼容性：一個好的經驗法則是，兩種FPs的峰激發波長和峰值發射波長均應相隔50-60nm。
⑦設備兼容性/Opitical setup
選擇FPs進行成像實驗時，所選FPs的光譜范圍需滿足實驗室現有成像設備的需求，畢竟重新購買成像設備成本還是比較高的。推薦使用的成像設備濾光片組合見表2。

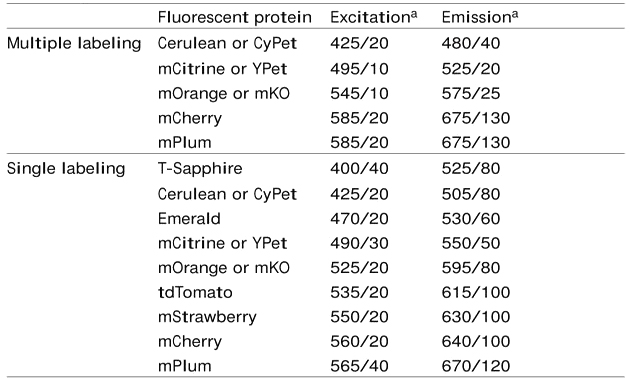

表2：推薦的成像設備濾光片組合
（Shaner, N. C., et al. (2005). Nat Methods 2(12): 905-909.）
熒光蛋白的應用
如今，F(xiàn)Ps作為標記蛋白和報告蛋白被廣泛應用于生命科學研究的諸多領域，以研究生命系統的組織和功能（圖5）。

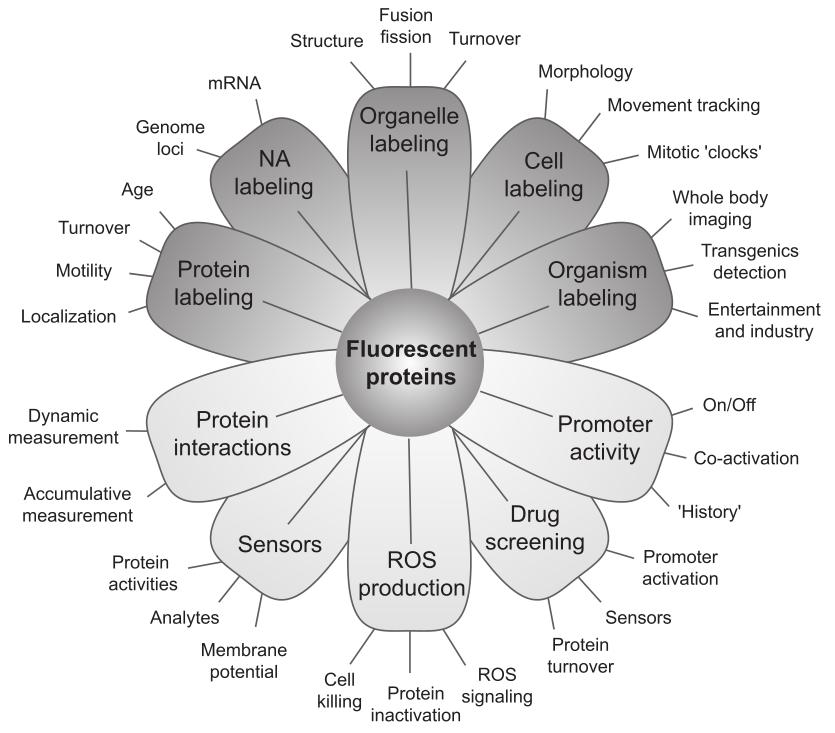

圖5：FPs的主要應用領域
（Chudakov, D. M., et al. (2010). Physiol Rev 90(3): 1103-1163.）
①標記蛋白
作為標記蛋白，構建熒光融合蛋白(Fluorescent Fusion Protein, FFP)可以用于研究蛋白定位，追蹤其動態變化，追溯其歷史和研究蛋白之間的相互作用。那么，如何構建FFP呢？在設計FFP時，我們需要考慮多方面的因素，如FFP的預期用途，選擇哪種FP，插入位置等等。隨著FPs的發現和發展，很多熒光蛋白載體可通過商業化公司獲得?？v觀這些載體，F(xiàn)P通常位于多克隆位點附近（即目標蛋白的N端或C端，圖6）。在根據上述FP選擇指南選定載體后，我們僅需通過簡單的亞克隆技術將目標蛋白克隆至多克隆位點區即可。當FP位于目標蛋白C端時，為了確保兩者的正確折疊和功能，一段由2-10個氨基酸組成的鏈接序列（GS間隔，linker）往往是有用的。

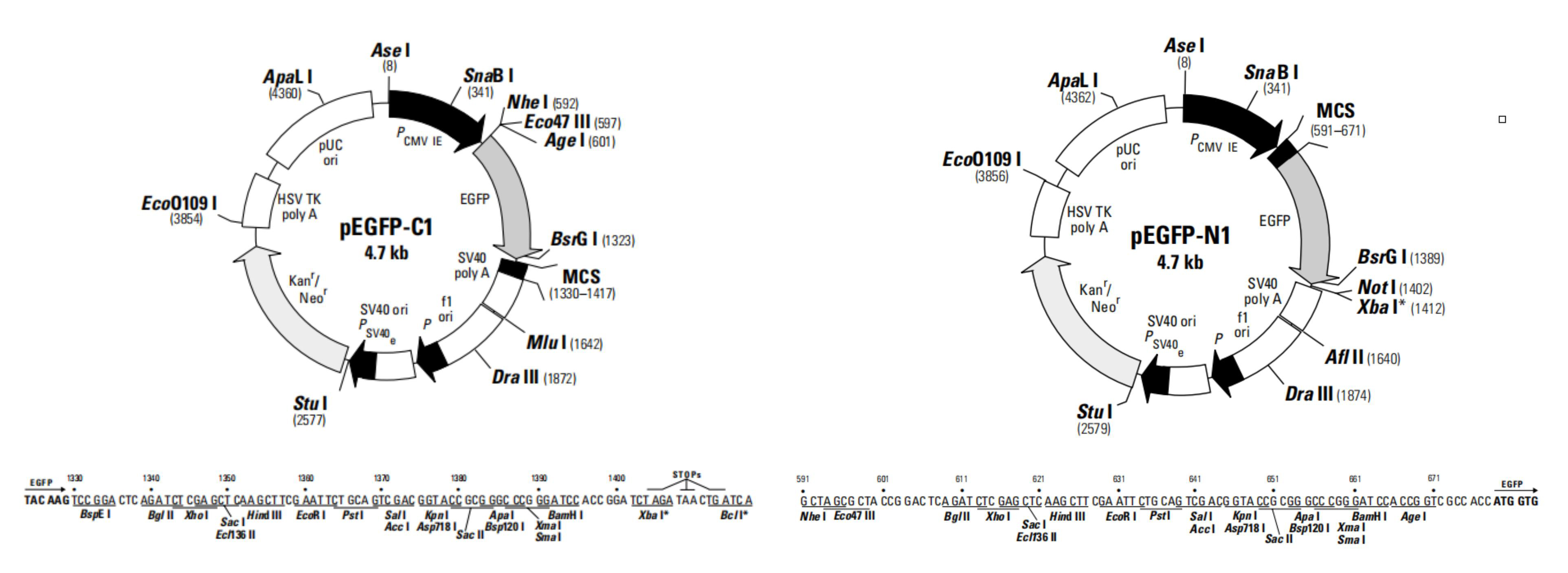

圖6a：Clontech pEGFP-C1載體信息 圖6b：Clontech pEGFP-N1載體信息
但是，在許多情況下，我們需要根據目標蛋白的實際情況修飾FFP，如內質網蛋白和膜蛋白：一個典型的內質網蛋白通常含有兩段關鍵序列（信號序列，SS；內質網滯留序列，KDEL），若其功能域靠近C端，F(xiàn)P應置于SS下游2-10個氨基酸處，這樣可以提高SS的切割效率，并有利于FFP的內質網易位；若其功能域靠近N端，F(xiàn)P應插入KDEL之前；對于單次跨膜蛋白，F(xiàn)P不能置于跨膜結構域(TMD)內/附近，因?yàn)檫@將破壞結構域并導致膜整合的問題；對于多次跨膜蛋白，除了單次跨膜蛋白的不適位置外，F(xiàn)P也不可置于TMDs之間的環內，因?yàn)門MDs之間的精確間距對于其正確折疊非常重要，且這些環通常包含功能域（圖7）。另外，還有些目標蛋白在成熟過程中會切掉一段，如自噬標志物L(fēng)C3。

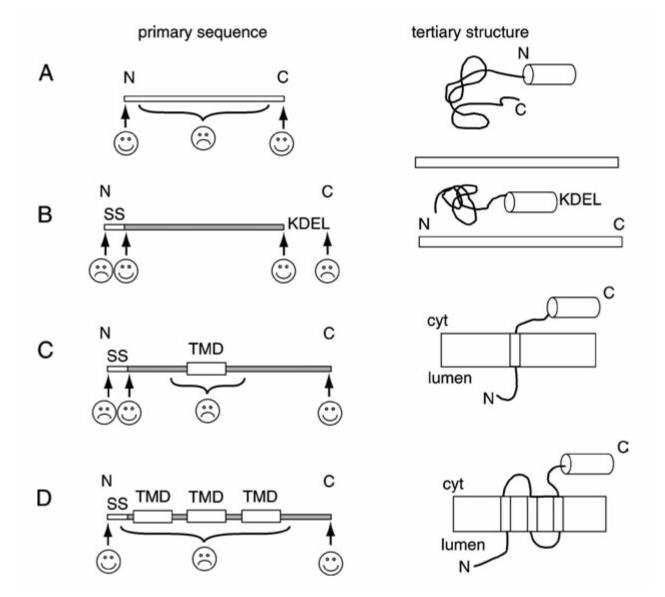

圖7：FFP中FP的理想插入位置
（Chudakov, D. M., et al. (2010). Physiol Rev 90(3): 1103-1163.）
總之，不管如何構建FFP，我們均需要確保FFP的序列正確，并通過實驗確認其是否發光，其定位模式是否與目標蛋白的類似，是否保留有目標蛋白的功能等等。
②報告蛋白
作為報告蛋白，F(xiàn)Ps借助極具市場前景的AAV病毒載體被廣泛應用于神經科學研究的各個階段，包括神經標記，基因操作，生理操縱和生理觀察。下面我們僅列舉幾個例子說明：
案例1：FPs用于標記全腦和局部腦區的神經細胞（圖8）

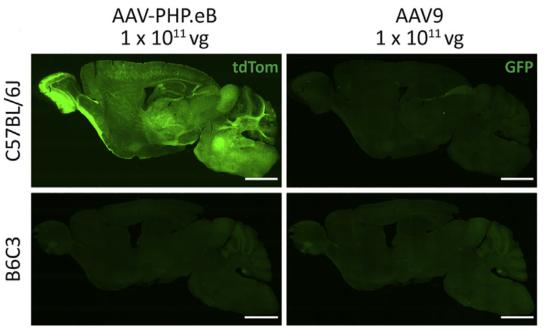

圖8a：較AAV9，1×10 11vg AAV-PHP.eB-tdTomato高效標記C57BL/6J小鼠的全腦神經細胞，而不標記B6C3小鼠的
（Mathiesen, S. N., et al. (2020). Mol Ther Methods Clin Dev 19: 447-458.）
圖8b：1.5-2ul AAV5-hSyn-EGFP標記海馬腹側下托神經元
圖8c：2ul AAV5-hSyn-mCherry標記孤束核神經元
（圖片來源于客戶）
案例2：添加靶序列和滯留序列的FPs用于標記亞細胞結構和追蹤其動態變化（圖9）
圖9：Ach3.0質粒和帶亞細胞標記物的mScarlet共轉染神經元細胞的熒光圖片
注：Ach3.0：第二代綠色乙酰膽堿熒光探針；CAAX：細胞質膜標記物；SYP（ synaptophysin）：突觸前標記物
（Jing, M., et al. (2020). Nat Methods 17(11): 1139-1146.）
結 語
隨著技術的進步，越來越多的FPs被開發并應用。因此，科研人對于FPs可以說是眾所周知。盡管目前已有的FPs為科研人的各種成像實驗帶來了眾多選擇。但是，隨著研究的深入，科研人對于成像實驗提出了更高的需求，尤其在神經網絡縱橫交錯的神經系統中體現地淋漓盡致。未來，亮度高、穩定性高的單體FPs將可以進行更密集的成像實驗；高效折疊的單體光轉換FPs將提高我們光標記融合蛋白的能力，F(xiàn)Ps光譜的長波長端將繼續拓寬，使科研人能夠在深組織和整個動物中進行更靈敏、更高效的成像實驗。
參考文獻：
1、Day, R. N. and M. W. Davidson (2009). "The fluorescent protein palette: tools for cellular imaging." Chem Soc Rev 38(10): 2887-2921.
2、2、Shaner, N. C., et al. (2005). "A guide to choosing fluorescent proteins." Nat Methods 2(12): 905-909.
3、Keereweer, S., et al. (2013). "Optical image-guided cancer surgery: challenges and limitations." Clin Cancer Res 19(14): 3745-3754.
4、Chudakov, D. M., et al. (2010). "Fluorescent proteins and their applications in imaging living cells and tissues." Physiol Rev 90(3): 1103-1163.
5、Mathiesen, S. N., et al. (2020). "CNS Transduction Benefits of AAV-PHP.eB over AAV9 Are Dependent on Administration Route and Mouse Strain." Mol Ther Methods Clin Dev 19: 447-458.
6、Jing, M., et al. (2020). "An optimized acetylcholine sensor for monitoring in vivo cholinergic activity." Nat Methods 17(11): 1139-1146.
